基于无刷电机的电脑雕刻机控制系统软件设计

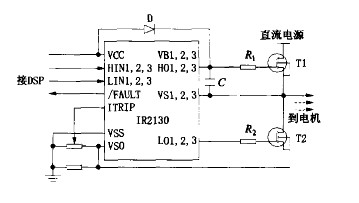

基于无刷电机的电脑雕刻机控制系统软件流程如下图所示。利用PWM原理对电机进行速度伺服控制，伺服周期为1ms，由实时中断实现定时。采样脉冲的累加计数由DSP的TMRCLK硬件实现，不占用CPU的开销。鉴于TMSF240只有三个通用定时器，具体分派如下：T1作为DSP全比较单元的时间基准，为后面逆变桥提供PWM信号，该功能只需设置PWM的周期和占空比即可；T2用于码盘计数，T3用于外部时钟输入(定向增减)方式。因为码盘计数和外部时钟计数可能数值会很大，所以还需另外定义累加器变量，以保存T2、T3的高位字，设T2、T3的高位字变量为T2CNTH，T3CNTH，它们为有符号数。因T2CNT和T3CNT中的数值均为无符号数，所以高位字与低位字合并时要用“位与”，即“T2CNTHlT2CNT”和“T3CNTHIT3CNT”。电机的位置反馈参数为：10000线／周，导程：5mm／周，所以，如果一个伺服周期内收到的进给增量为An，则对应的目标位置增量(码盘线数)As=(0．001×An×10000)／5=2×An，因为取得该位置增量用一个伺服周期时间，所以对于伺服速度(每伺服周期内的位置增量)。
基于无刷电机的电脑雕刻机控制系统软件流程图
