采用的系统选用低功耗ULV赛扬400高可靠性芯片，运动控制器以应用软件的形式实现，外围连接主要采用计算机的相关总线标准。这类系统已成为通用计算机主流操作系统上的标准应用，称为“开放式软件数控系统”(见图1)。由于实时控制软件由PC机实现，因此通常选用实时操作系统，对于非实时的操作系统(如Windows NT／2000)，则需嵌入实时操作内核。YF-2501数控雕铣机床控制系统软件内核选用德国著名数控公司Power Automation的内嵌实时内核(Real Time Kerne1)来满足实时控制要求。YF-2501数控雕铣机床的机械配套零部件及电气配套件则选用进口的高性价比产品。

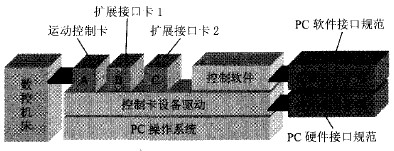

图2 PC—Based模式开放数控系统的结构

沐鸣2　　基于PC的YF-2501数控雕铣机床的运动控制器以应用软件的形式实现。除了支持数控上层软件的用户定制外，其更深入的开放性还体现在支持运动控制策略(如插补算法)的用户定制。外围连接主要采用计算机的相关总线标准。它是基于Windows NT／2000的软件数控系统，运动控制由PC机完成，逻辑控制也由系统内置的软件PLC完成。系统内嵌实时内核(Real Time Kerne1)能满足实时控制要求。
