示教型数控雕铣机雕刻系统的组成

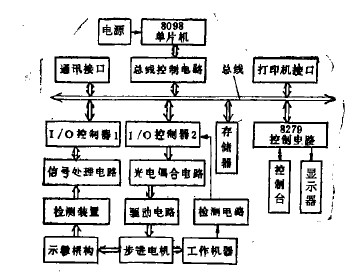

图 示教型数控雕铣机数控雕刻系统的组成
数控雕刻系统的组成如图１所示。雕刻加工过程通常是一种铣削或磨削加工过程。对于平雕和浮雕加工，用三坐标联动数控雕铣机沐鸣2就能满足需要，而对干立雕，则至少需要用五坐标的数控雕铣机床。
在数控雕刻系统中，利用示教机构，可完成实物模型的手工雕刻加工全过程。为了简化数一控服刻加工控制程序的编制过程，示教机构坐标数与雕铣机所取坐标数相同。
沐鸣2 检测装置用于检测示教雕刻加工过程中示教机构各坐标的运动状态，从实物模型的雕刻过程中获取雕刻刀具运行轨迹的几何信息，并输入至单片机系统中，利用系统控制软件实现数字化实物编程(简称示教编程)。然后根据所编制的数控程序，由单片机输出控制指令，一控制伺服系统驱动雕铣机自动完成雕刻加工。
