电脑雕刻机对刀装置的电路设计
沐鸣2 电脑雕刻机的多头对刀装置采用多个独立单片机控制系统，完成的功能主要有这4个方面：
沐鸣2 (1)等待电脑雕刻机的数控系统发出对刀指令，接受到对刀指令后开始对刀动作。对刀动作完成后返馈对刀完成信号给数控系统；
沐鸣2 (2)电脑雕刻机的数控系统随时可以解除对刀状态；
(3)不对刀时接收电脑雕刻机的数控系统发出Z轴脉冲指令，再将该脉冲指令发送给本单片机系统控制的电机。实现Z脉冲的分配；
沐鸣2 (4)根据面板拨码开关决定是否是该电机。其电路示意图如图1所示。

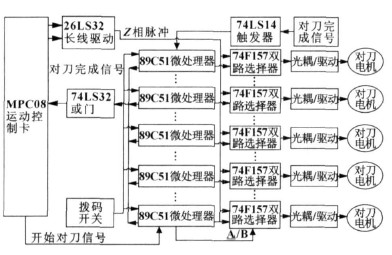

图1 电脑雕刻机多头对刀装置的电路示意图
