11090高速雕铣机的cnc系统的硬件结构
一个好的系统不仅要具有完善的控制功能和高的可靠性，而且应该具有易于扩展、易于维护、易于与相应产品化模板相兼容等性能，这就要求尽量选用模块化、标准化的硬件结构。11090高速雕铣机沐鸣2的cnc系统即是按这种思想设计的，其配置见下图。系统采用486PC总线工业控制机，具有标准16位数据总线和扩展功能灵活的插板式结构，可根据系统具体要求，进行结构最优化配置采用光电隔离32位并行步进电机接口板来控制三个步进电机的运动和接收限位开关的信号，利用板上的8253计时器作为步进电机中断运行服务程序的中断定时器，时钟频率取2MHz，通过主轴电机接口控制主轴电机的启停外配一台台式图形扫描仪作为图形输入设备。

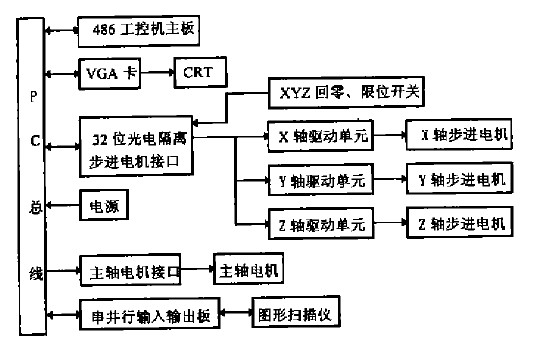

沐鸣2图 高速雕铣机cnc系统硬件方框图
