高速雕铣机控制系统的PCI总线接口电路
高速雕铣机控制系统中用到的PCI接口芯片是CH365，这款芯片是一种通用的PCI总线接口芯片，支持I／O端口映射、存储器映射、扩展ROM以及中断操作。CH365将32位高速雕铣机PCI总线转换为简易的类似于ISA总线的8位主动并行接口，用于制作成本的基于PCI总线的计算机板卡，以及将原来基于ISA总线的板卡升级到PCI总线上来，它的主要特点是实现基于32位PCI总线的从设备、转换为主动并行接口。高速雕铣机控制系统的PCI接口电路如下图所示。

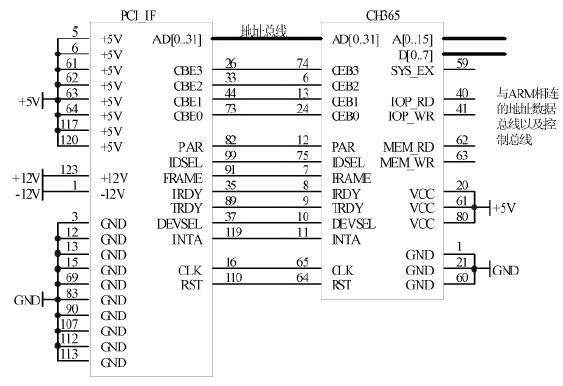

沐鸣2图 PCI接口电路
沐鸣2 图中的AD[0..31]是地址、双向数据复用信号线，CBE[0..3]是总线命令、字节使能复用线，PAR是奇偶校验信号，IDSEL是初始化设备选择信号，FRAME是帧周期开始信号，IRDY是发起设备准备好信号，同时主板的PCI插槽想系统提供三种不同的电源。
