数控雕铣机系统的数模转换电路
数控雕铣机系统需要模拟信号对现场进行实时控制，宁波市沐鸣2所设计的系统采用了数模转换电路，选用的DA器件是LINEAR公司生产的LTC2654I，这是一款16位高速4通道工业级的DA芯片。这部分具体电路如下图所示，图中的5V电源部分使用100μH的电感，隔离了来至其它部分的干扰，这款DA最后输出的是电压信号，为了提高这些电压信号的驱动能力，系统采用电压串联负反馈电路进行处理，图只画出了其中一路，运算放大器采用的是LM324，这部分电路有很大的输入阻抗，输出阻抗很小，因此带负载的能力很强。

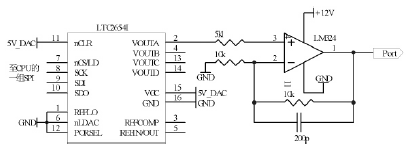

图 数模转换电路
